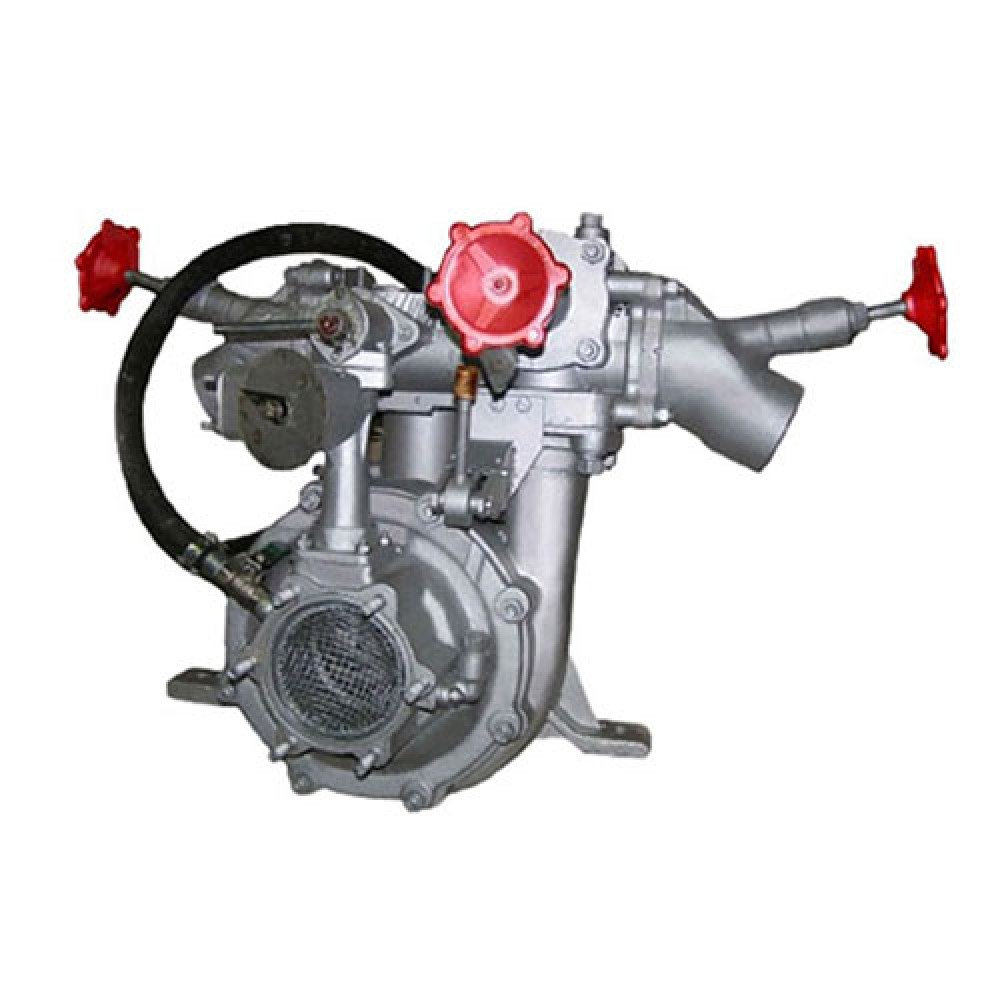

Насос пожарный ПН-40УВ.01
Характеристики
| Время заполнения с наибольшей геометрической высоты всасыванияне более 40 сек | Габаритные размеры при закрытых вентилях (длина х ширина х высот700 х 940 х 750 мм | Количество и условный диаметр всасывающих патрубков1 х Ду125 мм |
| Количество и условный диаметр напорных (выходных) патрубков2 х Ду70 мм 1 х Ду80 мм | Коэффициент полезного действия насосане менее 65 % | Максимальная подача50 л/с |
| Максимальное давление на входе в насос6 кгс/см² | Максимальное давление на выходе из насоса15 кгс/см² * | Максимальный напор115 м |
Краткое описание
Пожарный насос ПН 40УВ 01 предназначен для подачи жидкости с содержанием твёрдых частиц до 0,5%. Температура эксплуатации — до 30 °C.
Нашли дешевле?
Описание
Конструкция
ПН 40УВ 01 включает в себя:
- центробежный насос;
- напорный коллектор;
- вакуумную систему;
- пеносмеситель;
- дозатор;
- средства контроля и измерения.
Технические характеристики
Вес — около 78 кг.
Напор — до 115 м.
Транспортировка и хранение
При транспортировке соблюдайте правила перевозки грузов, чтобы не повредить корпус.
Хранить насос следует в помещениях при температуре не выше 40 °C. Допускается консервация на срок до 3 лет.
Сертификация и срок службы
Оборудование прошло сертификацию и испытания. Срок эксплуатации — 12 лет.
Инструкция
Перед началом работы внимательно изучите инструкцию. Изменение конструкции, вскрытие корпуса или нарушение правил использования может привести к потере гарантийных обязательств.
Технические характеристики Насос пожарный ПН-40УВ.01
Характеристики
| Время заполнения с наибольшей геометрической высоты всасывания | не более 40 сек |
|---|---|
| Габаритные размеры при закрытых вентилях (длина х ширина х высот | 700 х 940 х 750 мм |
| Количество и условный диаметр всасывающих патрубков | 1 х Ду125 мм |
| Количество и условный диаметр напорных (выходных) патрубков | 2 х Ду70 мм 1 х Ду80 мм |
| Коэффициент полезного действия насоса | не менее 65 % |
| Максимальная подача | 50 л/с |
| Максимальное давление на входе в насос | 6 кгс/см² |
| Максимальное давление на выходе из насоса | 15 кгс/см² * |
| Максимальный напор | 115 м |
| Масса (сухая) | не более 78 кг |
| Наибольшая геометрическая высота всасывания | не менее 7,5 м |
| Наибольшая подача раствора пенообразователя с объемной концентра | 40 л/с |
| Напор насоса в номинальном режиме | не менее 100 м |
| Номинальная подача | 40 л/с |
| Номинальная частота вращения вала | 2700 об/мин |
| Подача насоса при наибольшей геометрической высоте всасывания и | не менее 20 л/с |
| Потребляемая мощность в номинальном режиме | не более 82 л.с |
| Потребляемая мощность при подаче 50 л/с и 100 м | не более 105 л.с |
| Срок службы до списания | 12 лет |
| Тип вакуумной системы | вакуумная система водозаполнения с механическим приводом |
| Тип дозирующего устройства | встроенное в насос, пеносмеситель с восемью положениями дозатора |
| Тип насоса | центробежный, одноступенчатый, консольный |
| Уровень дозирования пенообразования: ○ диапазон регулирова | 1 ... 10 % 6±1; 3±0,5 % |
